150L雙層烤漆恒溫機點擊返回

設備型號：: ZOT-TH-150HW

溫度范圍：: -40℃ ～ +150℃

濕度范圍：: 20% ～ 98%R.H

溫度波動度：: ±0.5 ℃ （空載、恒定狀態時）

定制熱線：18024378065

點擊免費咨詢

解決方案提供

產品詳情

01產品用途：Product introduction

本設備是將產品暴露于密閉恒定的溫度和濕度（選購）環境中，經過一段時間環境應力試驗來驗證制品的熱效應后的參數變化或其它物理特性變化。

02試驗標準：Product introduction

GB/T2423.1-2008 試驗A：低溫試驗方法
GB/T2423.2-2008 試驗B：高溫試驗方法
GJB150.3A-2009 高溫試驗
GJB150.4A-2009 低溫試驗
GB3423.22-2008 溫度變化速度試驗方法
GBT2424.5-2006 溫度試驗箱性能確認
GB/T 10589-2008 低溫試驗技術條件
GB/T2423.3-2008 恒定溫室試驗方法
GJB150.9A-2009 溫室試驗方法
G/BT2423.4-2008 交變濕熱方法
GB/T10586-2006 濕熱試驗箱技術條件
GB/T2424.6-2006 溫度/濕度試驗箱性能確認
GB/T2424.7-2006 溫度試驗箱的測量

03產品規格：Product introduction

1、設備名稱	150L烤漆款恒溫機（雙層）
2、設備型號	ZOT-TH-150HW
3、單層內箱尺寸	寬 500 * 高 500 * 深 600mm（注：內箱尺寸為單層尺寸；上下二層）
4、容積	單層容積150L（2層300L）
5、外箱尺寸	寬 1350 * 高 2200 * 深 2200mm（以實際交付尺寸為準）
6、電源	AC380V 50Hz±5Hz 三相五線制
7、裝機功率	≤16KW。（單層裝機功率≤8KW）

04性能指標：Product introduction

1、溫度范圍	-40℃ ～ +150℃
2、濕度范圍	20% ～ 98%R.H

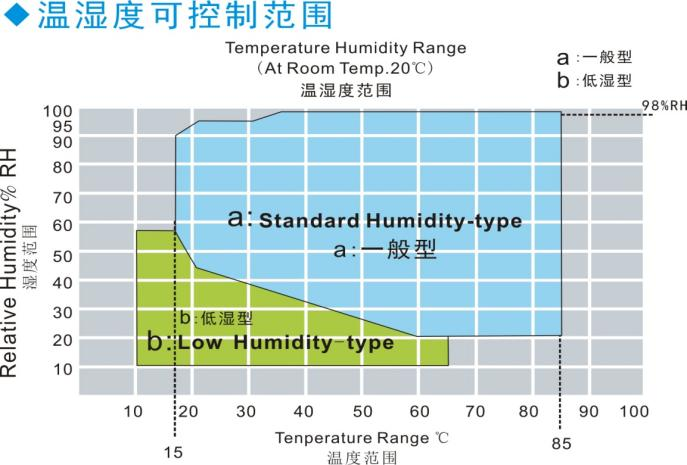

3、溫濕度曲線圖
4、溫度波動	±0.5 ℃ （空載、恒定狀態時）
5、溫度偏差	±2.0 ℃（空載、恒定狀態時）
6、溫度分辨率	0.1℃
7、溫度均勻度	≤2℃（空載、恒定狀態時）
8、濕度波動	±2.0%R.H
9、濕度偏差	+2、-3%R.H
10、升溫時間	25-+100℃全程升溫速率≥ 1.0℃/min
11、降溫時間	25--40℃全程降溫速率 1.0℃/min

05測試環境：Product introduction

1、現場溫度：5℃~+28℃(24 小時內平均溫度≤28℃)；
2、相對濕度：≤85%RH；
3、供電條件：三相五線；
4、電壓范圍：AC380V；
5、頻率允許波動范圍：(50±0.5)Hz；
6、保護地線接地電阻小于 4Ω；
7、要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。

06結構特征：Product introduction

1、結構	一體機。注：一體機結構描述；采用上、下2個內箱，每個內箱獨立溫度控制實驗。
2、材質	a. 內腔SUS304不銹鋼 b. 外箱烤漆 c. 100mm硬質聚氨酯泡沫+玻璃纖維雙層保溫
3、箱門	a.嵌入式門鎖的單開門，上下各有一個門 b.2層真空層觀察窗、窗內附 11W 飛利浦照明燈一組 c. 窗框/門框備電熱（自動調節）防結霜、防凝露裝置。 d. 門框采用耐高低溫硅橡膠密封條。

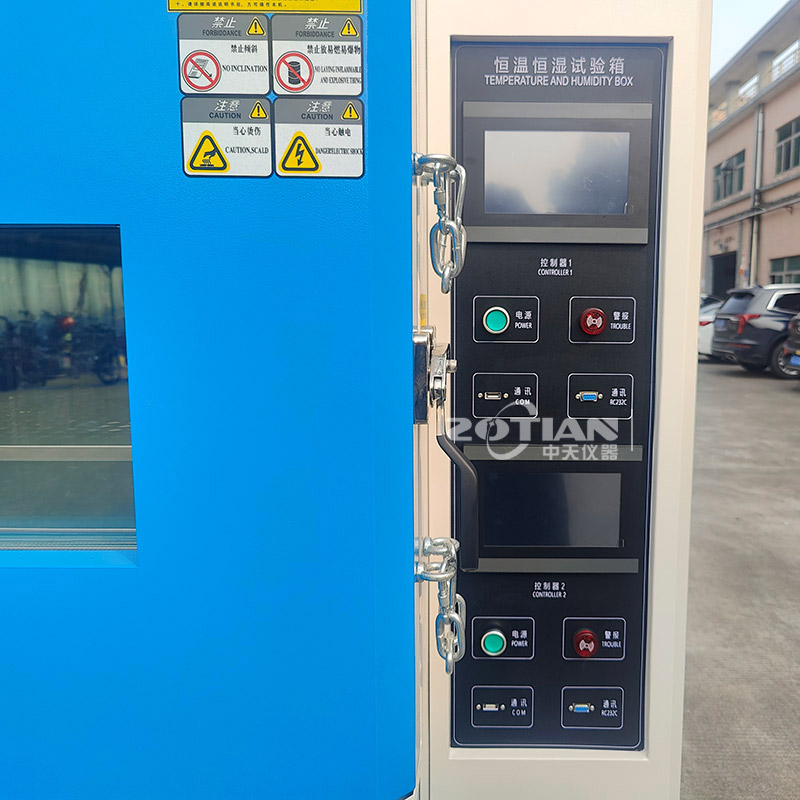

4、控制面板	a. 溫濕度控制器 2 臺。 b. 電源按鈕開關 2 只。 c. 觀察視窗照明開關 2 只。 d. USB 數據導出接口 2 個
5、泄壓平衡口	內腔底部 1/2 寸壓力平衡與排水共用口（2個）
6、引線孔	儀器左側面開φ 50mm 引線孔 3 個，并配有孔蓋和硅橡膠塞。
7、腳輪腳杯	儀器底部配置移動腳輪 4 個，水平固定腳杯 4 個。

07空氣調節通道系統(2套) ：Product introduction

1、工作原理	即中央控制系統根據采集到的箱內溫度信號進行放大、模／數轉換、校正后與溫度的設定值（目標值）進行比較，得出偏差信號經 PID 運算，輸出調節信號自動控制加熱器/壓縮機的輸出功率大小，使試驗室內的冷/熱氣散失達到一種動態平衡，實現對工作室的加熱、降溫、恒定溫度控制。
2、送風方式	頂部百葉窗導向葉片導流后上送風下回風強制鼓風循環。
3、循環風機	采用離心式耐高低溫風機，長軸外置電機驅動。

08加熱系統（2套）：Product introduction

1、加熱器	鎳鉻合金電加熱絲電加熱。（定制）
2、溫度感測	采用高精度鉑金 PT-100 溫度測量感測器
3、控制方式	PID 調節+SSR 執行加熱功率或制冷劑流量，使內腔空氣溫度達到動態恒溫

09加濕系統（2套）：Product introduction

1、加濕器	SUS#304 不銹鋼嵌裝式電熱蒸汽加濕器
2、濕度感測	采用高精度鉑金 DIN PT-100Ω 濕度傳感器進行濕度測量
3、控制方式	PID 調節+SSR 執行加濕功率或制冷劑流量，使內腔空氣濕度達到動態恒濕
4、供水方式	純水過濾裝置；即接水管進行自動過濾補水,滿足長時間運行不缺水停機
5、水位控制	采用浮球閥自動控制水位，配置有水位下限報警、防干燒保護等保護措施
6、除濕方式	采用干燥法+冷凝法除濕。

10應用場景： Product introduction

適合電子、電器、通訊、車輛、塑膠制品、金屬、食品、建材等

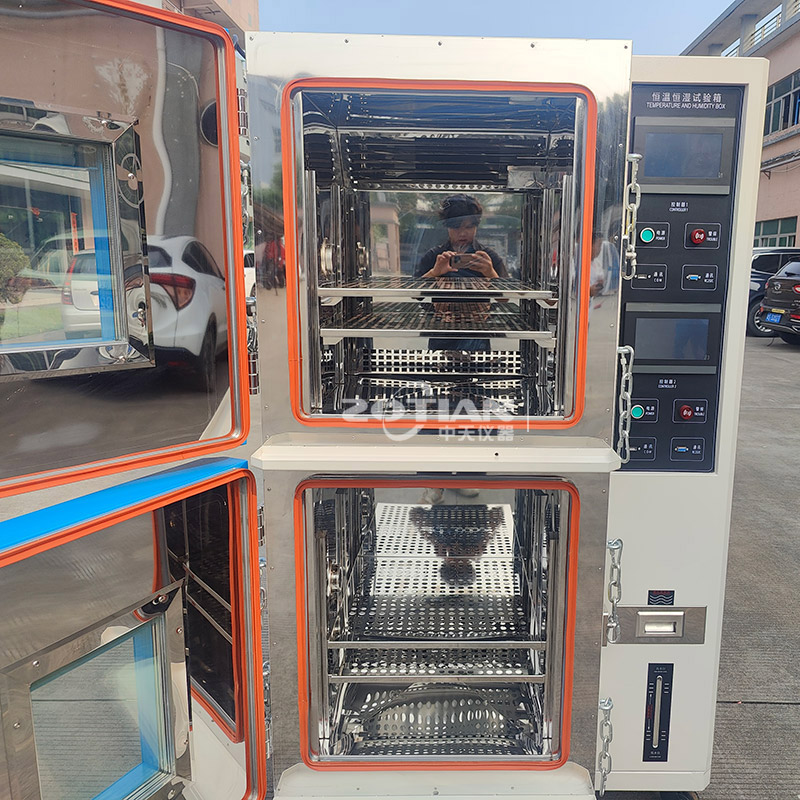

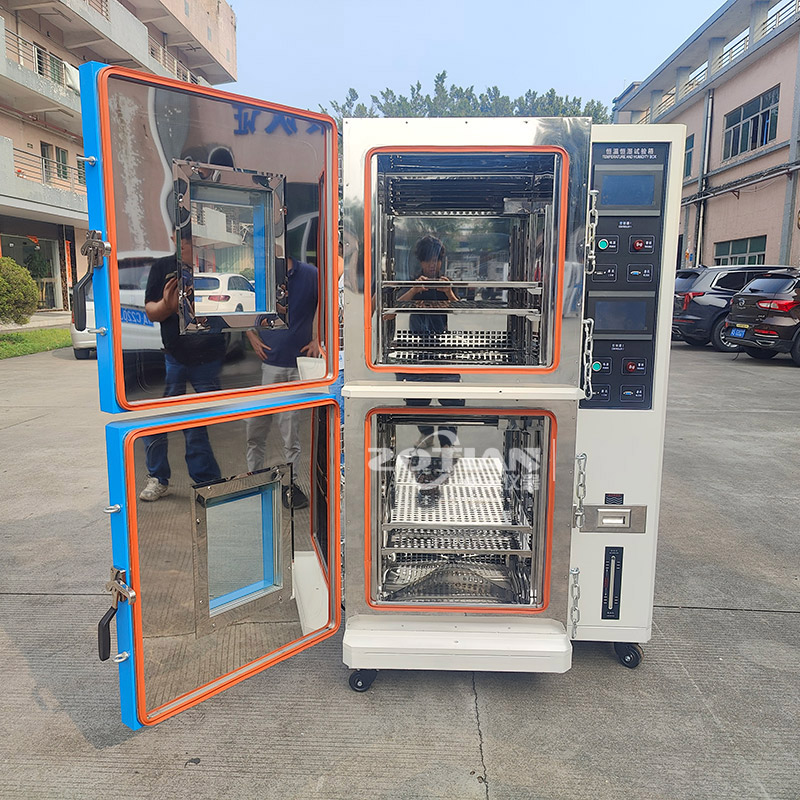

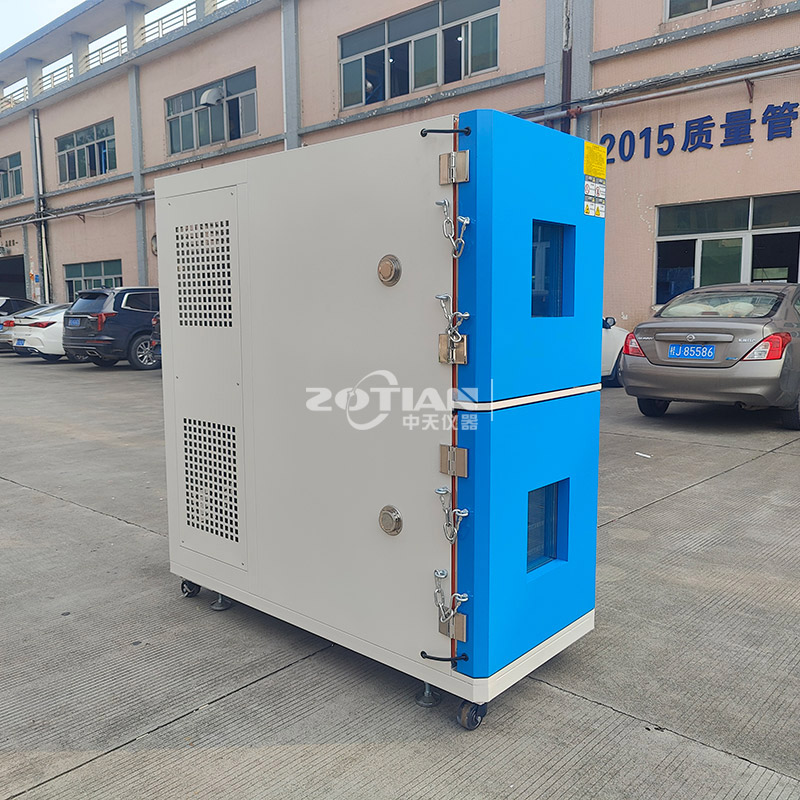

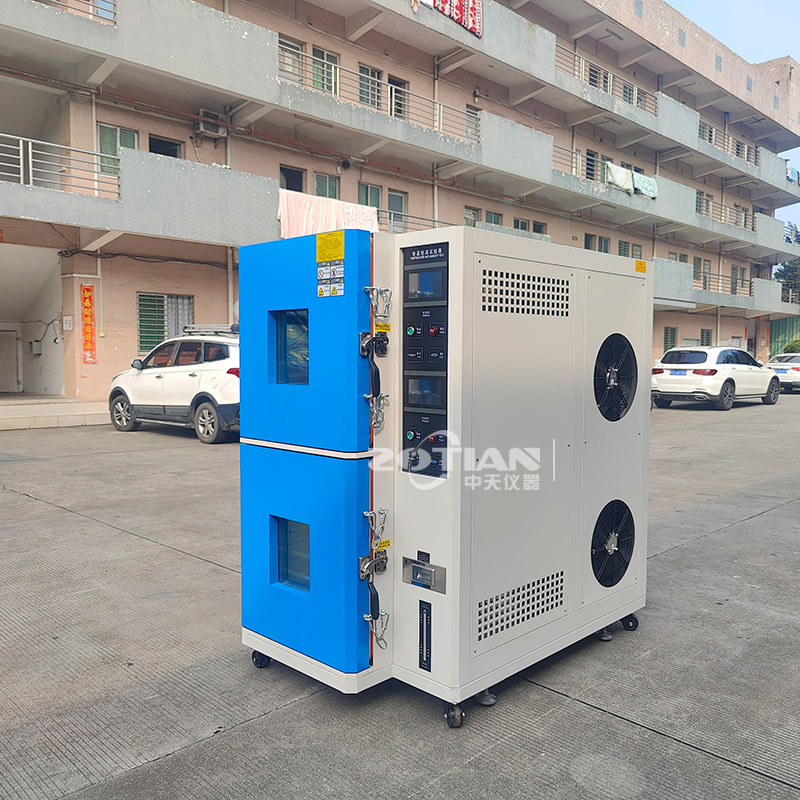

11產品圖展示Product map display
