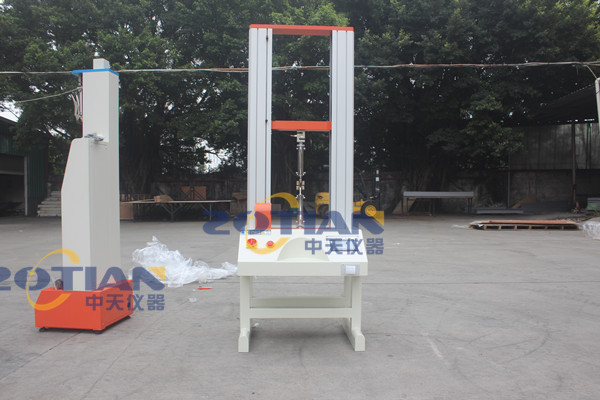

拉力機主要用于各種材料的應力測試，即拉伸強度、壓縮強度和伸長率，可用于剝離、撕裂、彎曲、彎曲和壓縮測試。下面主要介紹拉力機的主要部件及其各自的作用:

一.測量系統
測量系統主要由力值測量系統、變形測量系統和梁位移測量組成。
1.力值的測量
力測量系統主要由力傳感器、放大器和數據處理系統組成。
1)、稱重傳感器
市場上比較常見的所謂力傳感器，就是應變式傳感器。它的主要部件是應變計、彈性元件和一些附件(由補償元件、保護罩、接線插座和加載部件組成)，可以把一定的機械量變成電輸出裝置。主要類別有:圓柱力傳感器、輻條力傳感器、S型雙連接孔傳感器、橫梁傳感器等。
2)彈性元件

也就是說，一種利用材料的彈性來完成各種功能的元件，其在拉力機上的工作原理以S型傳感器為例。當傳感器受到拉力P的作用時，由于彈性元件的應變與外力P的大小成正比，將應變片接入測量電路，可測量其輸出電壓來測量力的大小。
3)數據處理系統
傳感器的輸出信號很弱，通常只有幾毫伏。如果直接測量這個信號，難度很大，不能滿足高精度測量的要求。所以微弱的信號必須經過放大器放大，放大后的信號電壓才能達到10V。此時的信號是模擬信號，通過多路開關和A/D轉換芯片轉換成數字信號，再進行數據處理。至此，測力已經告一段落。
2.光束位移的測量:其原理與變形測量大致相同，通過測量光電編碼器的輸出脈沖數得到光束的位移。
3.變形測量
它由變形測量裝置測量，用于測量測試過程中樣品的變形。
裝置上有兩個卡盤，通過一系列傳動機構與安裝在測量裝置頂部的光電編碼器連接。當兩個卡盤之間的距離變化時，帶動光電編碼器的軸旋轉，光電編碼器會輸出脈沖信號。然后用單片機對信號進行處理，即可得到樣品的變形情況。

二、計算機:用于收集和分析數據。進入測試界面后，計算機會不斷采集各種測試數據，實時繪制測試曲線，自動找出測試參數并輸出報告。
三，控制系統
在拉力機操作系統中，人們可以通過控制臺控制拉力機的運行，通過顯示屏了解拉力機的狀態和各種測試參數。如果機器配備了計算機，還可以通過計算機實現各種功能，并進行數據處理和分析，打印測試結果。試驗機與計算機之間的通信一般為RS232串行通信，通過計算機后面的串口(COM號)進行通信。該技術成熟、可靠、易用。
四，驅動系統
主要用于多功能材料試驗機的橫梁運動。其工作原理是伺服系統控制電機，電機通過減速箱等一系列傳動機構帶動螺桿轉動，從而達到控制橫梁運動的目的。通過改變電機的轉速，可以改變橫梁的移動速度。
